W系列水力喷射器
下一条:已经没有了

上一条:已经没有了

产品概述:

1、W系列水力喷射器是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的水流通过对称均布成一定倾斜度的喷咀喷出,聚合在一个焦点上。由于喷射水流速度很高,于是周围形成负压使器室内产生真空,另外由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部分的蒸汽冷凝成水,小量未被凝的蒸汽与不疑结的气体亦由于与高速喷射的水流互相摩擦, 混合与挤压,通过扩压管被排除,使器室内形成更高的真空。
2、水力喷射器应用极为广泛,主要用于真空与蒸发系统,进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺,是制糖、制药、化工、食品、制盐、味 精、牛奶、发酵以及一些轻工、国防部分广泛需求的设备(材质、不锈钢、铸铁)。
但目前生产水力喷射器的制造厂较小,品种亦不齐全,为此,我单位近年来为断改进设计,加油机采用多喷咀与汽环(导向盘)等结构,以及用多级泵进水,低位安装,只需安装高度4.5米,完善与提高了其工作性能,具有一定的先进性 ,是真空冷凝设备的一种革新,深受各地用户单位的欢迎。

结构与优点:

1、水力喷射器由器体、器盖、喷咀、喷咀座板、导向盘、扩压管及单向阀等部件组成,喷咀用不锈钢制造,喷咀座板由优质钢加工,其余零件则系铸铁铸造。喷咀采用多喷咀的结构形式,以便得到较大的水—汽接触,有利于热交换的进行,获得较好的真空效果。
2、喷咀座板加工精密,精度较高,以使喷射水流准确地聚集在同一的焦点。
3、导向盘用于减慢蒸汽(或空气)的流速,使蒸汽均匀地导入器室以免喷射水流偏斜,降低抽射效能。
4、整个装置结构紧凑精密,强度高,用于真空蒸发系统中,由于能把冷凝器的冷凝作用与真空泵的抽气作用合并在一个设备中同时完成,大大地简化了工艺流程,比之原来真空泵加旧式冷凝器的装置,可以节省去真空泵、冷凝器、分水器等设备。

还有下列优点:

(1)水力喷射器体积小、重量轻、结构紧凑。而效能又比较高,耗电量低于真空泵系统,投资省。
(2)操作简单维修方便,不用专职人员管理,由于无机械传动部件,所以噪声低,不需消耗润滑油。
(3)可以室外低位安装,占地面积小,可以节省厂房建筑面积与安装费用。

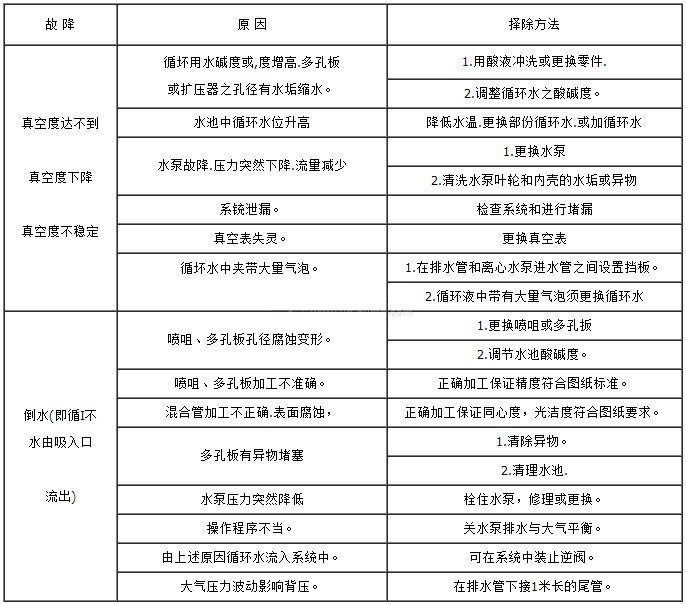

故障排除:

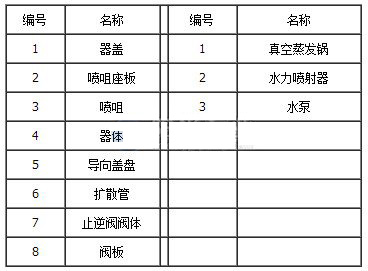

结构简图:

性能参数:

型号规格蒸发量(立升/小时)真空度毫米汞柱(MPa)扬程(m)流量(m3/h)喷嘴(只)水力喷射品配套多级离心泵规格型号
W-100L100680-7204518350D8B×5
W-200L200680-7504518350D8B×5
W-300L300680-7204518350D8B×5
W-400L400680-7204518450D8B×6
W-500L500680-7204532480D12×4
W-600L600680-7204532780D12×4
W-700L700680-7204532780D12×4
W-800L800680-7205032780D12×5
W-900L900680-7205032680D12×5
W-1000L1000680-7205032680D12×5
W-1200L1200650-6805032680D12×6
W-1500L1500650-680501087125D25×2(4BA12)
W-1800L1800650-680501087125D25×2
W-2000L200650-680501087125D25×2(125D25×3)
W-2500L2500650-680501087125D25×3
W-3000L3000650-6805010812125D25×4(150D30×2)
注:并产:玻璃钢喷射器、塑料喷射器、特殊喷射器。

适用范围:

是制糖、制药、化工、食品、制盐、味 精、牛奶、发酵以及一些轻工、国防部分广泛需求的设备。

安装尺寸图:

水泵主要材料的耐腐蚀性能(供参考)

介质浓度(%)聚丙烯浓度(%)A B C
25°C50°C20°C60°C
硫酸60 <30Χ
硝酸25 20Ο
盐酸<36 <38
氢氟酸35 40Χ
醋酸<80 <20Ο
氢氧化钠100
重鉻酸钾25
臭水 Χ  ΟΧ
乙醇  <50
丙酮  10Ο
四氯乙烷 Ο  ΟΧ
氟利昂22   ΟΟ
漂白液CL13% CL12.5%ΟΟ
电镀液   ΟΧ
照相液

介质浓度
(%)
不锈钢浓度
(%)
陶瓷
25°C50°C25°C50°C
硫酸<5Χ
硝酸70
盐酸 Χ
氢氟酸 Χ 0~100Χ
醋酸<20
氢氧化钠70 ΟΧ
重鉻酸钾40~6010~20
臭水 Ο
乙醇
丙酮
四氯乙烷50
氟利昂22
漂白液CL12%Χ
电镀液
照相液

注:△为优良;√为良好;Ο为可用,但有明显腐蚀;Χ腐蚀严重,不适用。


PVDF的物理机械性能

性能单位按照
密度g/cm31.75-1.79
比度cm3/g0.56-0.75
熔点范围0c155-170
折光率n25D1.42
成型收缩率%2-3
拉伸强发(屈服)Mpa28-41
拉伸强发(断裂)Mpa31-52
伸长率(断裂)%100-400
冲击强度(无缺口)KJ/m107-214
压缩强度Mpa55-69
硬度(邵氏D) 70-80
耐磨mg/1000r7.0-9.0
极限氧指数(l0 I)%44
燃烧速率 V-D
电阻率u1941.0x10 15
介电常用数10 31 CYCles9.7

聚偏氟乙烯(PVDF)耐化学介质性能

化学介质浓度
(%)
最高使用温度℃化学介质浓度
(%)
最高使用温度℃化学介质浓度
(%)
最高使用温度℃
盐酸36135氢氧化氢<1085乙醇 135
硫酸<60120氢氧化氢5050乙醚 50
硫酸80-9395碳氧化铵 110甲醛3750
硫酸9065碳氧化钙 135丙酮10%水溶液50
硝酸<5050碳酸纳水溶液135水溶液95
磷酸<85135碳酸氢钠水溶液120 75
磷酸85110氨水 110苯胺 50
醋酸10110盐水 135甲苯 85
醋酸8080磷酸氢钠水溶液120苯酚 50
醋酸10050磷酸钙水溶液135氯苯 135
三氯醋酸<1095氧化钙水溶液135 95
三氯醋酸5050氧化钾水溶液135氯甲烷 135
草酸 50氧化铵水溶液135三氯甲烷 50
苯磺酸水溶液50三氧化铁水溶液135四氯化碳 135
氢氟酸40-10095硫酸亚铁水溶液135氯乙烷 135
氢氟酸40120硫酸铵水溶液1351.2三氯乙烷 135
氢溴酸50130硫酸铵水溶液1351.1.2三氯乙烷 65
过氧酸1095硝酸钠水溶液135四氯乙烷 120
过氧酸7050磷酸铵水溶液135氯乙烯 95
次氯酸纳6-1595尿素水溶液120三氯乙烯 135
氯酸钾 100二氧化碳 80二氯乙烯 110
铬酸<4080二氧化氯 75天然气 135
铬酸5050二氧化氯 65燃料油 135
高猛酸钾 120元素95石蜡油 120
过氧化氢<3095元素65
过氧化钠 95元素65

氟塑料的而腐蚀性能表(仅供参考)

  温度,℃
介质浓度%25200介质浓度%温度,200 ℃
硫酸0-100甲酸
发烟硫酸 醋酸(乙酸)0-冰
硝酸0-100醋酸
发烟硫酸 丙酸
盐酸 丙烯酸
磷酸 丙烯酸酐 √(沸点)
氢氟酸 甲基丙烯酸 √(沸点)
氢溴酸 丁酸
氢碘酸 辛酸
氢氰酸 月桂酸
亚硝酸 软脂酸
亚硝酸 硬脂酸
氯酸 油酸
次氯酸 亚油酸
高氯酸 松香酸
四磷酸 脂肪酸
碳酸 氯醋酸
铬酸 乳酸
硅酸 草酸(乙二酸)
硼酸 富马酸
砷酸 柠檬酸
硒酸 烟酸
氟硅酸
氟硼酸
氯磺酸
王水
混酸

介质浓度%温度,200 ℃
氢氧化钠
氢氧化钾
氢氧化铵
氢氧化镁
氢氧化钙
氢氧化铝
氢氧化钡
氢氧化铁
氢氧化亚铁
镍盐
硫酸镍
硝酸镍
氯化镍
锌盐
硫酸锌
硝酸锌
氯化锌
