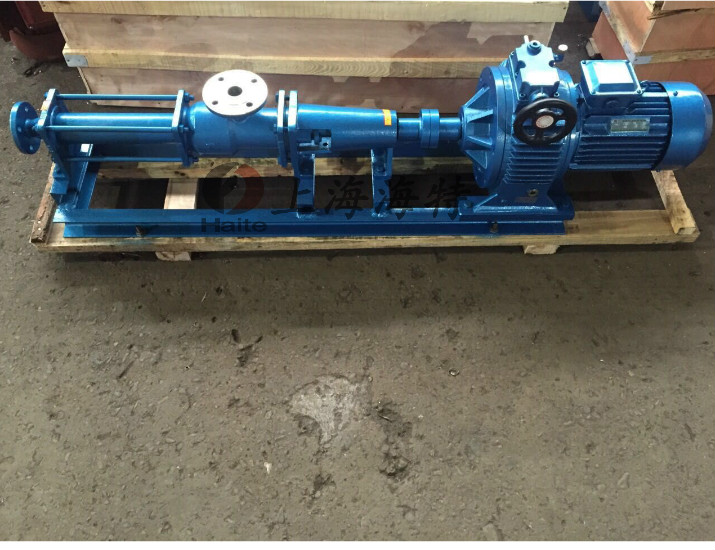

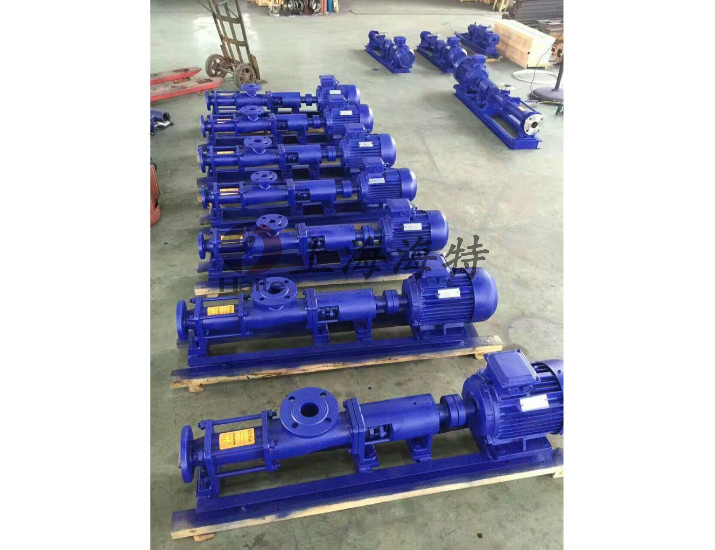

G型单螺杆泵
下一条:I-1B型螺杆泵(浓浆泵)

上一条:已经没有了

产品概述:

G系列单螺杆泵是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。
传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

产品特点:

G型单螺杆泵产品特点:零件少,结构紧凑,体积小,维修简单,转子和定子是单螺杆泵的易损件,结构简单,便于装拆。是按迥转啮合容积式原理工作的新型泵种。
G 型单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。采用无毒无味的食用橡胶,工作温度可达120摄氏度,如果采用高温120摄氏度—350 摄氏度时可同本单位联系。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持不变。压力稳定,因而不会 产品涡流和搅动。每级泵的输出压力为0.6MPa—1.2MPa,扬程60m—120m(清水)。

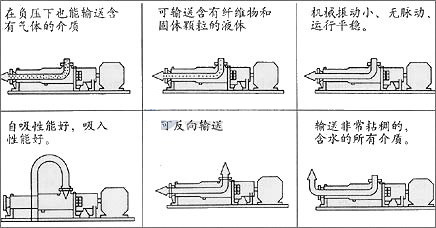

优点:

与其他泵类的优势比较

1、与离心泵相比单螺杆泵无需安装阀门,流量是稳定的线性流动。
2、与气动隔膜泵相比单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质,也可输送各种腐蚀性物质。
3、与齿轮泵相比,单螺杆泵可输送高粘度的物质。
4、与柱塞泵,隔膜泵及齿轮泵不同的是,螺杆泵可用于药剂填充和计量。

G 型单螺杆泵[1]属于转子式容积泵,它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵,主要工作部件 由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时,定子 — 转子副就连续地啮合形成密封腔,这些密封腔容积不变地作匀速轴向运动,把输送介质从吸入端经定子 — 转子副输送至压出端,吸入密闭腔内的介质流过定子而不被搅动和破坏。

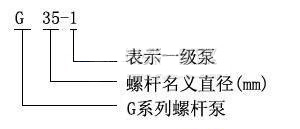

技术参数:

扬程:0-240m;
转速:500-960r/min;
温度:-15-200℃。

性能参数:

使用注意事项:

1.单螺杆泵使用前必先确定运转方向,不得反转。
2.单螺杆泵严禁在无介质情况下空运转,以免损坏定予。
3.单螺杆泵新安装或停机数天后的单螺杆泵,不能立即起动,应先向G型单螺杆泵体内注入适量机油,再用管子钳板动几转后才可起动。
4.单螺杆泵输送高粘度或含颗粒及腐蚀性的介质后,应用水或溶济进行冲洗,防止阻塞,以免下次起动困难。
5.单螺杆泵冬季应排队积液,防止冻裂。
6.单螺杆泵使用过程中轴承箱内应定期加润滑油,发现轴端有渗流时,要及时处理或调换油封。
7.单螺杆泵在运行中如发生异常情况,应立即停车检查原因,排除故障。

适应范围:

环境保护‘工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别使用于油水分离器
板框压滤机设备等。
船舶工业:轮底清洗、油水、油渣、油污水等戒指输送。
石油工业:输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。
医药、日化:各种粘稠浆、乳化液、各种软膏化装品
食品罐头行业:各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液
建筑行业:水泥沙浆、石灰浆、涂料、糊状体的喷涂
采矿行业:矿井内的固体颗粒、地下水、污浆水
化学行业:各种悬浮液、油脂、各种胶体浆、各种粘合剂
印刷、造纸:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料
工业锅炉、电厂:水煤浆输送

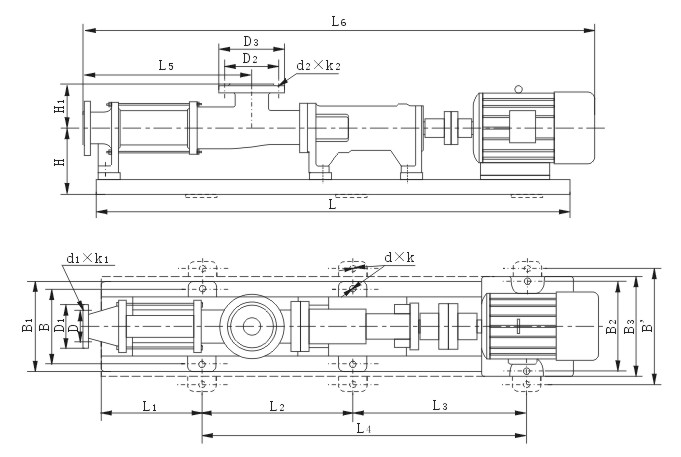

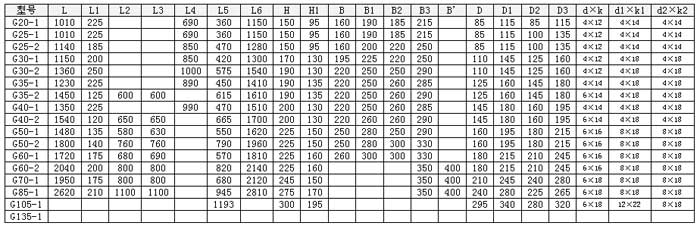

安装尺寸图:

水泵主要材料的耐腐蚀性能(供参考)

介质浓度(%)聚丙烯浓度(%)A B C
25°C50°C20°C60°C
硫酸60 <30Χ
硝酸25 20Ο
盐酸<36 <38
氢氟酸35 40Χ
醋酸<80 <20Ο
氢氧化钠100
重鉻酸钾25
臭水 Χ  ΟΧ
乙醇  <50
丙酮  10Ο
四氯乙烷 Ο  ΟΧ
氟利昂22   ΟΟ
漂白液CL13% CL12.5%ΟΟ
电镀液   ΟΧ
照相液

介质浓度
(%)
不锈钢浓度
(%)
陶瓷
25°C50°C25°C50°C
硫酸<5Χ
硝酸70
盐酸 Χ
氢氟酸 Χ 0~100Χ
醋酸<20
氢氧化钠70 ΟΧ
重鉻酸钾40~6010~20
臭水 Ο
乙醇
丙酮
四氯乙烷50
氟利昂22
漂白液CL12%Χ
电镀液
照相液

注:△为优良;√为良好;Ο为可用,但有明显腐蚀;Χ腐蚀严重,不适用。


PVDF的物理机械性能

性能单位按照
密度g/cm31.75-1.79
比度cm3/g0.56-0.75
熔点范围0c155-170
折光率n25D1.42
成型收缩率%2-3
拉伸强发(屈服)Mpa28-41
拉伸强发(断裂)Mpa31-52
伸长率(断裂)%100-400
冲击强度(无缺口)KJ/m107-214
压缩强度Mpa55-69
硬度(邵氏D) 70-80
耐磨mg/1000r7.0-9.0
极限氧指数(l0 I)%44
燃烧速率 V-D
电阻率u1941.0x10 15
介电常用数10 31 CYCles9.7

聚偏氟乙烯(PVDF)耐化学介质性能

化学介质浓度
(%)
最高使用温度℃化学介质浓度
(%)
最高使用温度℃化学介质浓度
(%)
最高使用温度℃
盐酸36135氢氧化氢<1085乙醇 135
硫酸<60120氢氧化氢5050乙醚 50
硫酸80-9395碳氧化铵 110甲醛3750
硫酸9065碳氧化钙 135丙酮10%水溶液50
硝酸<5050碳酸纳水溶液135水溶液95
磷酸<85135碳酸氢钠水溶液120 75
磷酸85110氨水 110苯胺 50
醋酸10110盐水 135甲苯 85
醋酸8080磷酸氢钠水溶液120苯酚 50
醋酸10050磷酸钙水溶液135氯苯 135
三氯醋酸<1095氧化钙水溶液135 95
三氯醋酸5050氧化钾水溶液135氯甲烷 135
草酸 50氧化铵水溶液135三氯甲烷 50
苯磺酸水溶液50三氧化铁水溶液135四氯化碳 135
氢氟酸40-10095硫酸亚铁水溶液135氯乙烷 135
氢氟酸40120硫酸铵水溶液1351.2三氯乙烷 135
氢溴酸50130硫酸铵水溶液1351.1.2三氯乙烷 65
过氧酸1095硝酸钠水溶液135四氯乙烷 120
过氧酸7050磷酸铵水溶液135氯乙烯 95
次氯酸纳6-1595尿素水溶液120三氯乙烯 135
氯酸钾 100二氧化碳 80二氯乙烯 110
铬酸<4080二氧化氯 75天然气 135
铬酸5050二氧化氯 65燃料油 135
高猛酸钾 120元素95石蜡油 120
过氧化氢<3095元素65
过氧化钠 95元素65

氟塑料的而腐蚀性能表(仅供参考)

  温度,℃
介质浓度%25200介质浓度%温度,200 ℃
硫酸0-100甲酸
发烟硫酸 醋酸(乙酸)0-冰
硝酸0-100醋酸
发烟硫酸 丙酸
盐酸 丙烯酸
磷酸 丙烯酸酐 √(沸点)
氢氟酸 甲基丙烯酸 √(沸点)
氢溴酸 丁酸
氢碘酸 辛酸
氢氰酸 月桂酸
亚硝酸 软脂酸
亚硝酸 硬脂酸
氯酸 油酸
次氯酸 亚油酸
高氯酸 松香酸
四磷酸 脂肪酸
碳酸 氯醋酸
铬酸 乳酸
硅酸 草酸(乙二酸)
硼酸 富马酸
砷酸 柠檬酸
硒酸 烟酸
氟硅酸
氟硼酸
氯磺酸
王水
混酸

介质浓度%温度,200 ℃
氢氧化钠
氢氧化钾
氢氧化铵
氢氧化镁
氢氧化钙
氢氧化铝
氢氧化钡
氢氧化铁
氢氧化亚铁
镍盐
硫酸镍
硝酸镍
氯化镍
锌盐
硫酸锌
硝酸锌
氯化锌
